Опис

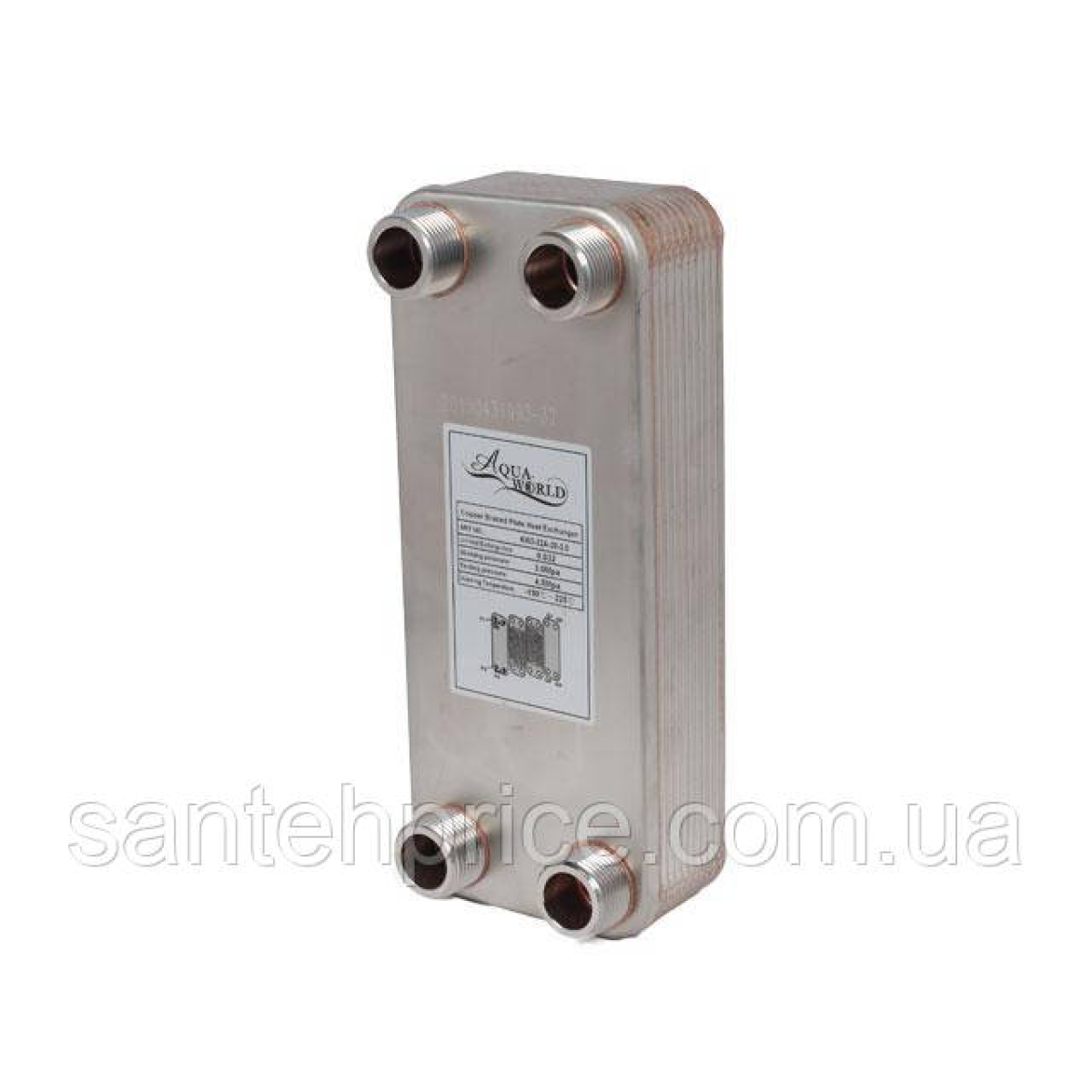

Теплообмінник швидкісний пластинчастий паяний AquaWorld (серії TT401 / TT402 / TT403)
Призначення:
Паяний пластинчастий теплообмінник використовується для ефективної передачі тепла від одного теплоносія до іншого. Підходить для:
Підігріву гарячої води
Систем опалення
Підігріву басейнів
Інших систем з чистими середовищами
Переваги:
Компактна та міцна монолітна конструкція
Невеликі габарити
Висока ефективність теплообміну
Робочі параметри:
Робочий тиск: до 16 бар
Максимальна температура теплоносія: до 130 °C
Матеріал пластин: нержавіюча сталь AISI 304
Паяння: мідь
Теплоносії: вода, пара, повітря, масло, інші середовища
Моделі в наявності:
Модель
Код
Кількість пластин
Площа теплообміну, м²
Підключення
Габарити (мм) (A×B×C×D×E×F×H)
AW3-12A-12
TT401-12
12
0,14
G 3/4“
191×73×154×40×15×2.24×24
AW3-12A-20
TT401-20
20
0,24
G 3/4“
191×73×154×40×15×2.24×24
AW3-23A-16
TT402-16
16
0,32
G 3/4“
315×73×278×50×15×2.24×24
AW3-23A-20
TT402-20
20
0,40
G 3/4“
315×73×278×50×15×2.24×24
AW3-23A-30
TT402-30
30
0,60
G 3/4“
315×73×278×50×15×2.24×24
AW3-32A-40
TT403-40
40
0,92
G 3/4“
315×73×278×50×15×2.24×24
AW3-32A-20
TT403-20
20
0,46
G 1“
286×116×243×72×24×2.4×24
AW3-32A-30
TT403-30
30
0,96
G 1“
286×116×243×72×24×2.4×24
AW3-32A-40
TT403-40
40
1,28
G 1“
286×116×243×72×24×2.4×24
Характеристики
| Заводський артикул |
B3-32A (40pcs) |
| Описание |
Назначение: передача тепла от одного теплоносителя другому.
Достоинства: жесткая монолитная конструкция, малые габаритные размеры.
Используется для подогрева горячей воды, в отоплении, для подогрева бассейна и т.д. В качестве теплоносителя используется вода, пар, воздух, масла. |
| Параметры |
Материал пластин: нержавеющая сталь AISI304, пластины паяные медью
Рабочее давление: 16 Bar
Температура теплоносителя: до 130°С
Подключение: 1““ |
