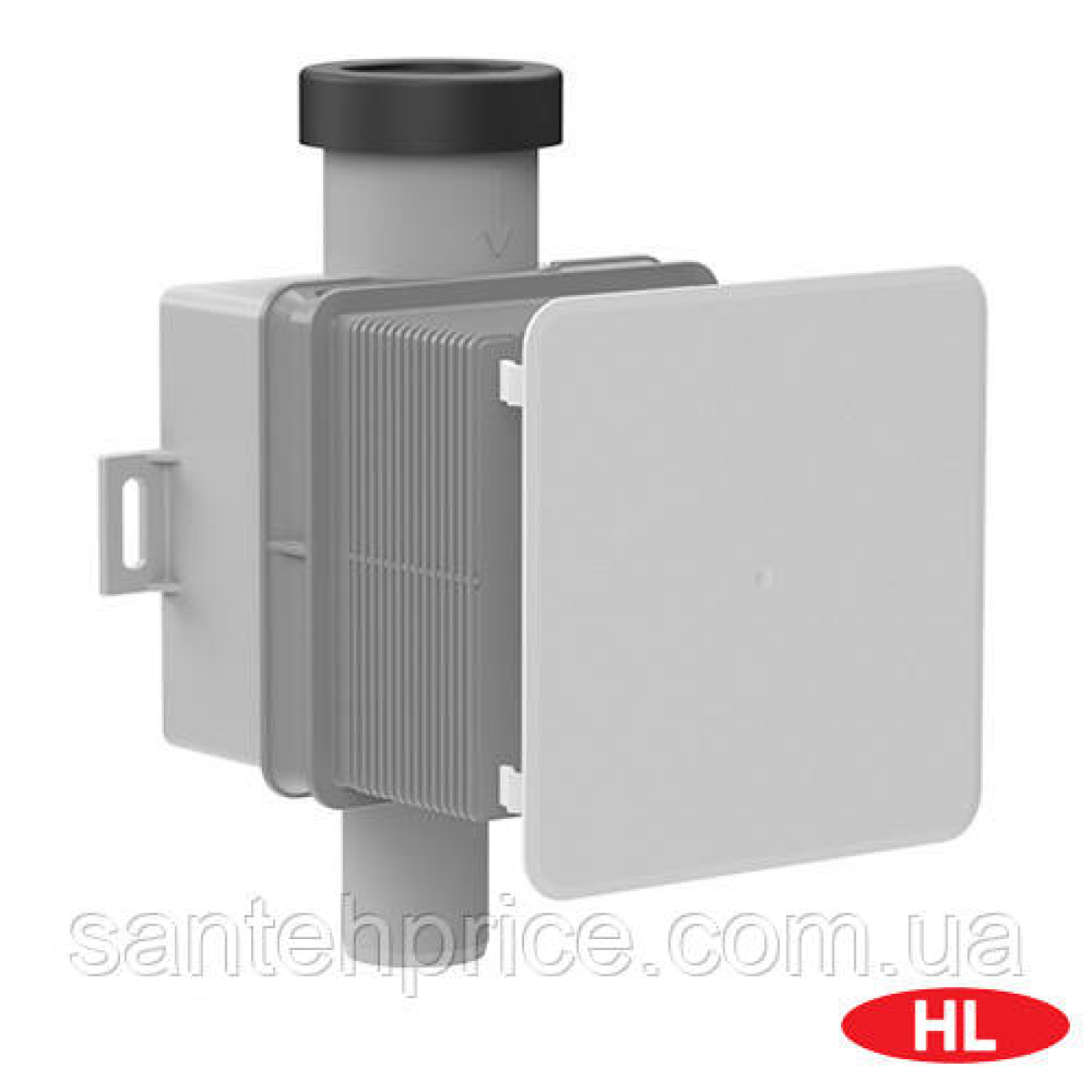

Сифон HL138N — оновлена версія популярної моделі HL138
Сифон для кондиціонера HL138N — це сантехнічний пристрій, призначений для відведення конденсату, що утворюється в процесі роботи кондиціонера, у каналізаційну систему. Модель HL138N застосовується також для запобігання поширенню неприємних запахів з каналізації під час висихання води в гідрозакриві.
Просте встановлення:
Покращене положення впускної труби та випускного патрубка на корпусі зливу. У нових HL138N вони збігаються. Ця модифікація спрощує монтаж впускних і випускних труб, позаяк їх можна встановлювати вертикально (без зміщення).
Простота обслуговування:
Нова форма сифонного картриджа забезпечує високий рівень зручності використання завдяки втопленим ручкам. Сифонний картридж тепер можна легко вставити в корпус/корпус сифона та знову зняти без інструментів. Крім того, сифон сконструйований так, що під час його видалення вода не може витікти. Це вдосконалення забезпечує швидке, легке та чисте встановлення й очищення пастки.
Найкраще покриття:
Після завершення оброблення поверхні стінки кришка фіксується в корпусі або укороченому будівельному захисті за допомогою пружинних затискачів, приховуючи в такий спосіб картридж сифона. Кришка, яка тепер на 5 мм більша з кожного боку, забезпечує краще покриття.
Додаткова інформація:
Продуктивність дренажу згідно з DIN 19541 також не змінилася: 120 л/год
Внимание! Новий і старий картриджі несумісні.
Всі інші компоненти, як-от ущільнення заглушки, кришка відсіку та перехідник гігієнічного під“єднання, залишаються незмінними.
Конструктивні особливості:
Матеріал: поліпропілен (корпус) та ABS (декоративна кришка);
З“єднання: Ø 20-32 мм;
Випуск: DN32;
Висота гідрозакрива: 50 мм;
Мінімальна глибина монтажу 60 мм;
Пропускна здатність: 120 л/год.
Комплектація
Корпус (арт. HL138NK);
Еластична ущільнювальна прокладка для під“єднання труб діаметром Ø20 — Ø32 мм (арт. HL01096D);
Картридж сифона з гідрозакривом і запохозамирувальним пластиковою кулькою (арт. HL0138.3EN);
Будівельна заглушка (арт. HL0138.1E);
Декоративна кришка (арт. HL0138.2E).

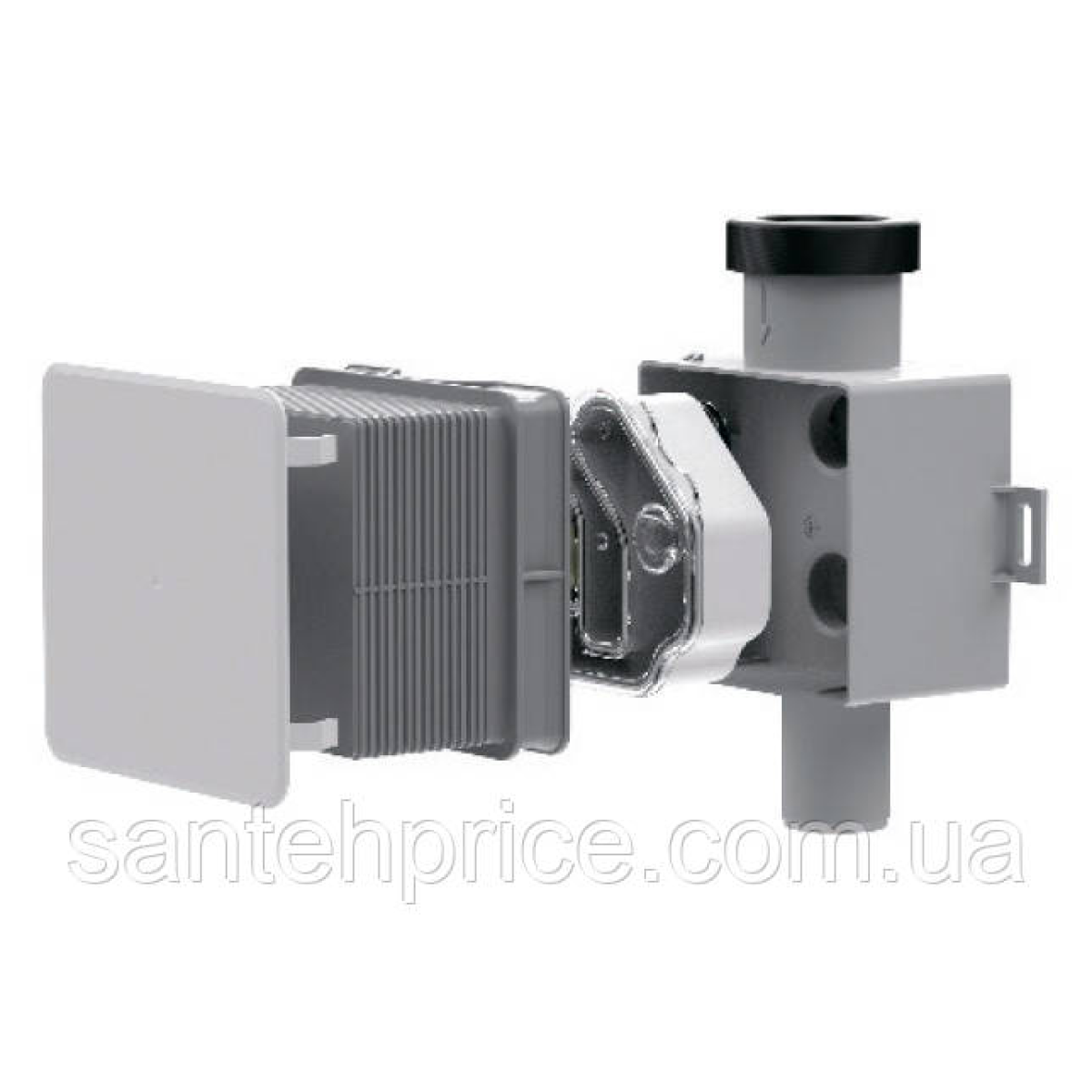

Корпус HL 138 із заглушкою встановлюється вертикально в заглиблення стіни. Дренаж від кондиціонера зливається в знімну касету сифона, яка з“єднана з ним герметично за допомогою еластичних ущільнювачів. У касеті розміщений гідрозакрив і клапан із запахом, що застібається, у формі кульки, які запобігають потраплянню запахів каналізації в приміщення. За потреби касета легко витягується для промивання або заміни. Декоративна кришка сифона просто відкривається, що робить його зручним в обслуговуванні.
Монтаж:
Схема правильного розташування:
Схеми
Характеристики
Бренд:
HL (Hutterer & Lechner GmbH)
Країна реєстрації бренда:
Австрія
Тип продукції:
сифон для кондиціонерів
Вироблення виробу:
з гідрозакривом
з механічним запахозапірувальним пристроєм
знімна сифон-касета
Матеріал корпусу:
поліпропілен
Під“єднання
Діаметр виходу:
DN 32
Габарити
Вага:
0,26 кг
Особливості сифона
Випуск:
вертикальний
Гидрозатвор:
комбінований
Пропускна здатність:
0,03 л/с
Гарантія
Гарантія:
від виробника
